371-1005015
информация о продукте
1. Базовый обзор и основное функциональное позиционирование

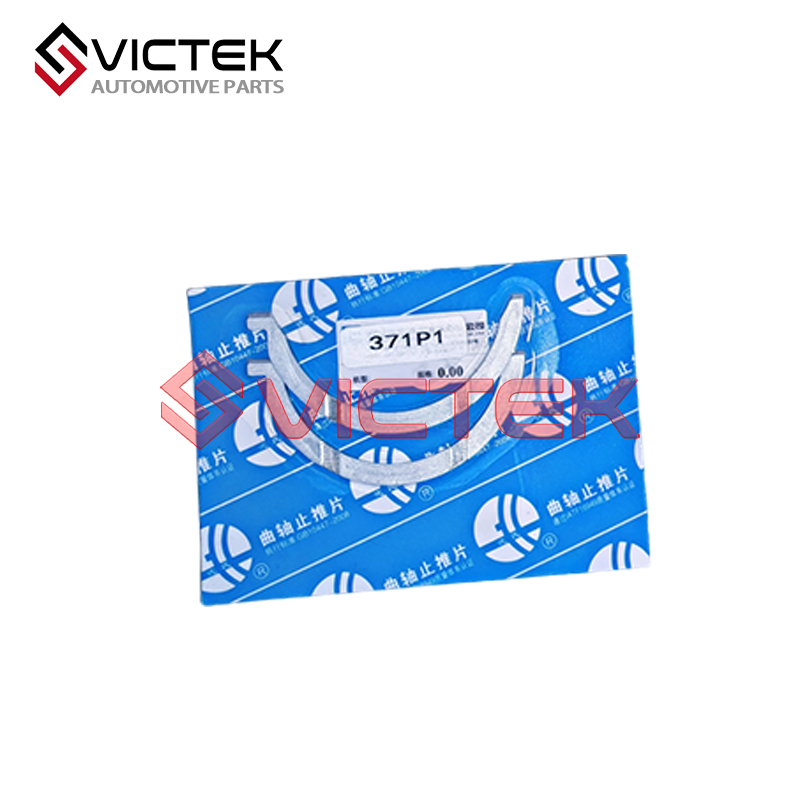

Шайба упорная коленчатого вала 371-1005015, также известная как упорная шайба коленчатого вала или пластина упорного подшипника, представляет собой оригинальный OEM-компонент двигателя прецизионного исполнения, специально разработанный и откалиброванный для модельного ряда Chery X22 Pro. Будучи небольшой, но критически важной нагрузочной и ограничительной деталью вращающегося узла коленчатого вала двигателя, эта шайба устанавливается в предназначенное четвертое гнездо коренного подшипника блока цилиндров двигателя, выполняя функцию основного осевого ограничителя коленчатого вала. В отличие от радиальных подшипников, поддерживающих вращательное движение, эта упорная шайба специализируется на контроле осевого смещения коленчатого вала, решая проблемы осевого плавания и смещения, вызванные переменной нагрузкой двигателя, ударным воздействием крутящего момента и реактивной силой трансмиссии во время работы.
При работе двигателя высокоскоростной вращающийся коленчатый вал подвержен осевому смещению вперед и назад из-за инерции возвратно-поступательного движения поршня, реакции зацепления шестерен и резких изменений нагрузки при ускорении или замедлении. Без эффективного ограничения чрезмерный осевой люфт коленчатого вала вызовет аномальное трение между упорной поверхностью коленчатого вала, блоком цилиндров и компонентами шатуна, что приведет к сильному механическому износу, отклонению фаз газораспределения, нестабильной работе двигателя и даже к столкновению внутренних компонентов с отказом. Стопорная шайба 371-1005015 точно ограничивает осевой зазор коленчатого вала в пределах заводского стандартного диапазона, поддерживает точное пространственное позиционирование всего кривошипно-шатунного механизма, обеспечивает постоянную точность вращения двигателя и эффективно стабилизирует качество холостого хода, линейность выходной мощности и общий механический баланс двигателя.
Номер детали 371-1005015 представляет собой специальную эксклюзивную спецификацию для двигателей платформы Chery X22 Pro, с точным допуском по толщине, наружным диаметром и расположением масляных канавок, уникально соответствующих упорной поверхности коленчатого вала и монтажной канавке блока цилиндров X22 Pro. Он не взаимозаменяем с упорными шайбами других моделей Chery или универсальными прокладками вторичного рынка. Изготовлен строго в соответствии с оригинальными заводскими стандартами Chery и сертификацией системы качества автомобильной промышленности IATF 16949, каждый размерный параметр и показатель фрикционных характеристик соответствует требованиям точной сборки двигателя. По сравнению с низкоточными шайбами вторичного рынка, которые имеют неравномерную толщину, плохую плоскостность и подвержены износу, оригинальная стопорная шайба 371-1005015 сохраняет долгосрочную стабильную точность ограничения и сопротивление трению, предотвращая распространенные неисправности двигателя, такие как дрожание коленчатого вала, ненормальный шум и снижение мощности, вызванные отказом некачественной шайбы.
2. Выбор материалов и стандарты производства
Шайба упорная коленчатого вала 371-1005015 изготовлена из высококачественных биметаллических композитных материалов автомобильного класса, специально разработанных для работы в экстремальных условиях двигателя, включая высокоскоростное трение, высокотемпературное масляное погружение, переменные осевые ударные нагрузки и длительные циклические напряжения. Основной слой выполнен из высокопрочной низкоуглеродистой стальной основы с отличной структурной жесткостью и прочностью на растяжение, что предотвращает деформацию или изгиб под длительным осевым давлением, обеспечивая общую плоскостность и структурную стабильность шайбы. Поверхностный фрикционный слой использует высокоэффективное антифрикционное покрытие из медно-свинцового сплава, характеризующееся сверхнизким коэффициентом трения, выдающейся износостойкостью при высоких температурах и отличной адгезией масляной пленки.
В отличие от обычных однослойных железных прокладок, композитная структура этой оригинальной стопорной шайбы обеспечивает баланс между прочностью конструкции и смазочными свойствами. Поверхностный сплавной слой эффективно противостоит высокоскоростному сухому трению и механическому задиру, в то время как стальная основа обеспечивает надежную устойчивость к сжатию и деформации. Изделие проходит прецизионную плоскую шлифовку и финишную обработку поверхности, с ультражестким контролем размерных допусков и плоскостности, что гарантирует идеальное прилегание к упорной поверхности коленчатого вала и пазу блока цилиндров. Кроме того, на поверхности предусмотрены прецизионные масляные канавки, которые стабильно удерживают моторное масло, образуя непрерывную защитную масляную пленку, предотвращая сухое трение и прямой контакт металла при работе коленчатого вала.
Все готовые стопорные шайбы 371-1005015 проходят строгий многоэтапный контроль качества на заводе, включая проверку допусков по толщине, точности плоскостности, гладкости поверхности, испытания на износ при высоких температурах и усталость, а также проверку удержания масляной пленки. Каждая партия продукции проходит имитационные испытания на двигателе в стендовых условиях для проверки износостойкости и структурной стабильности при полной нагрузке и длительной эксплуатации. Стандартизированный производственный процесс исключает дефектные изделия с неравномерной толщиной, заусенцами или некачественными масляными канавками, обеспечивая каждой оригинальной шайбе постоянную точность, стабильные фрикционные характеристики и сверхдолгий срок службы, полностью удовлетворяя требованиям длительной и высоконадежной работы двигателей Chery X22 Pro.
3. Структурный состав и принцип работы
Стопорная шайба коленчатого вала 371-1005015 отличается зрелой и надежной плоской модульной конструкцией с точным распределением масляных канавок и относится к стандартной вспомогательной подшипниковой структуре системы коленчатого вала двигателя Chery X22 Pro. Общая конструкция проста и компактна, в основном состоит из высокопрочной стальной основы, антифрикционного рабочего слоя и симметричной зоны масляных канавок. Общая толщина строго откалибрована в соответствии со стандартом сборки двигателя X22 Pro, края гладкие и без заусенцев, что обеспечивает точный зазор при сборке и отсутствие заклинивания. Симметричная конструкция обеспечивает равномерное распределение нагрузки с обеих сторон, предотвращая односторонний износ и деформацию наклона.
Его основной принцип работы основан на механическом согласовании ограничений и гидродинамической смазочной защите. После профессиональной установки шайба фиксируется в упорной канавке блока цилиндров, при этом гладкая масляная канавка обращена к упорной поверхности коленчатого вала, а плоская стальная спинка плотно прилегает к блоку цилиндров. Во время работы двигателя крошечный зазор между шайбой и коленчатым валом образует стабильную гидродинамическую масляную пленку под циркуляцией моторного масла. Эта масляная пленка изолирует контакт металла с металлом, значительно снижая сопротивление трения и износ, а также поглощает мгновенные осевые ударные нагрузки, возникающие при работе коленчатого вала. В то же время точная толщина и плоскостность шайбы строго ограничивают диапазон осевого перемещения коленчатого вала вперед и назад, обеспечивая только стабильное радиальное вращение коленчатого вала без осевого смещения.
Оптимизированная компоновка масляных канавок шайбы 371-1005015 эффективно повышает эффективность циркуляции и хранения моторного масла, обеспечивая достаточную смазку на всех режимах работы двигателя от холостого хода до высоких оборотов. Она решает проблему недостаточной локальной смазки и склонности к выгоранию обычных плоских шайб в условиях высоких нагрузок. Благодаря двойной функции механического ограничения и защиты смазкой стабилизируется положение сборки коленчатого вала, обеспечивается точное взаимодействие поршня, шатуна и механизма газораспределения, поддерживаются точные фазы газораспределения и степень сжатия двигателя, что способствует стабильной выходной мощности и низкофрикционной работе двигателя X22 Pro.
